ساعت فرمان صنعتی چیست و چگونه تنظیم میشود؟

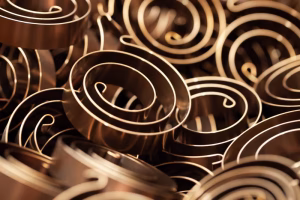

ساعت فرمان صنتعی یا کلاک اسپرینگ یا فنر حلزونی پیچشی قطعهای مکانیکی است که انرژی چرخشی را در یک نوار فلزی تخت و مارپیچ ذخیره کرده و هنگام بازشدن، آن را بهصورت کنترلشده آزاد میکند. با وجود نام آن، کلاک اسپرینگ فقط به ساعتها محدود نیست و امروزه در خودرو، تجهیزات صنعتی، تجهیزات پزشکی، صنایع هوافضا، الکترونیک و مکانیزمهای جمعشونده کاربرد گسترده دارد.
در این مقاله، محتوای دو منبع تخصصی درباره Clock Spring بهصورت ترجمهشده، ادغامشده و بهینهسازیشده برای سئو ارائه شده است. همچنین برای آشنایی با محصولات صنعتی و تجهیزات برق صنعتی میتوانید به وبسایت کارلو صنعت .مراجعه کنید
ساعت فرمان صنعتی چیست؟
ساعت فرمان صنعتی یک نوار فلزی تخت و فنری است که بهشکل مارپیچ پیچیده میشود و قابلیت ذخیره و آزادسازی انرژی دورانی را دارد. نام این قطعه از مکانیزم فنر اصلی ساعتهای مکانیکی گرفته شده است؛ جایی که یک نوار فولادی فنری با بازشدن تدریجی، نیروی لازم برای حرکت عقربههای ساعت را فراهم میکند.
همین اصل ساده اما دقیق، امروزه در کاربردهای بسیار گستردهتری مورد استفاده قرار میگیرد؛ از سیستم فرمان خودرو و تجهیزات صنعتی گرفته تا دستگاههای پزشکی، ابزارهای الکترونیکی، مکانیزمهای جمعشونده و سامانههای دقیق هوافضا.
ساعت فرمان صنعتی چگونه کار میکند؟
عملکرد کلاک اسپرینگ بر پایه ذخیره انرژی هنگام پیچیدهشدن و آزادسازی تدریجی آن هنگام بازشدن است. در مرکز این مکانیزم، یک محور داخلی یا آربور قرار دارد که نوار فولادی تخت به دور آن پیچیده میشود.
زمانی که محفظه یا بخش بیرونی کلاک اسپرینگ میچرخد، نوار فلزی محکمتر به دور محور جمع میشود و انرژی مکانیکی در آن ذخیره میگردد. با آزادشدن فنر، این انرژی طی چندین دور چرخش آزاد شده و گشتاور یکنواخت و کنترلشدهای ایجاد میکند.
هرچه میزان پیچش فنر بیشتر باشد، گشتاور تولیدشده نیز افزایش مییابد. به همین دلیل، کلاک اسپرینگ برای سیستمهایی که به نیروی چرخشی دقیق، پایدار و تکرارشونده نیاز دارند، گزینهای بسیار مناسب محسوب میشود.
نامهای دیگر ساعت فرمان صنعتی
ساعت فرمان صنعتی در صنایع مختلف با نامهای متفاوتی شناخته میشود. هر نام به یکی از ویژگیهای طراحی، کاربرد یا عملکرد این قطعه اشاره دارد.
| نام انگلیسی | معادل فارسی | توضیح کاربردی |
|---|---|---|
| Clock Spring | کلاک اسپرینگ | نام رایج قطعهای مارپیچی برای ذخیره و آزادسازی انرژی چرخشی. |
| Spiral Torsion Spring | فنر حلزونی پیچشی | تأکید بر عملکرد پیچشی و شکل مارپیچی فنر. |
| Power Spring | فنر قدرتی | مناسب مکانیزمهایی که به ذخیره انرژی و آزادسازی کنترلشده نیاز دارند. |
| Mainspring | فنر اصلی ساعت | اصطلاحی رایج در ساعتهای مکانیکی و دستگاههای زمانسنج. |
| Motor Spring | فنر محرک | برای ایجاد نیروی محرکه در مکانیزمهای مکانیکی استفاده میشود. |
| Flat Spring | فنر تخت | به فرم نوار فلزی باریک و تخت اشاره دارد. |
ساعت فرمان صنعتی در خودرو
یکی از مهمترین کاربردهای کلاک اسپرینگ در خودرو، قرارگیری آن بین غربیلک فرمان و ستون فرمان است. این قطعه مانند یک رابط حیاتی میان بخش چرخان فرمان و بخش ثابت سیستم الکتریکی خودرو عمل میکند.
۱. فعالسازی ایربگ راننده
کلاک اسپرینگ ارتباط الکتریکی پیوسته میان سیستم ایربگ و فرمان را حفظ میکند. این موضوع باعث میشود ایربگ راننده، صرفنظر از زاویه چرخش فرمان، در زمان تصادف بدون تأخیر فعال شود.
۲. عملکرد بوق و کلیدهای روی فرمان
در داخل کلاک اسپرینگ، یک کابل نواری یا ریبون کابل وجود دارد که سیگنالهای الکتریکی مربوط به بوق، کروز کنترل، کنترل سیستم صوتی، دکمههای تلفن و سایر کلیدهای روی فرمان را منتقل میکند.
۳. انتقال سیگنال میان قطعات ثابت و چرخان
بدون وجود کلاک اسپرینگ، هر بار چرخاندن فرمان میتواند باعث قطع ارتباط الکتریکی میان فرمان و داشبورد شود. این قطعه امکان انتقال مداوم سیگنالها را در حین چرخش فرمان فراهم میکند.
سایر کاربردهای کلاک اسپرینگ
- صنعت و انرژی: قرقرههای جمعشونده کابل و شلنگ، سیستمهای برگشت خودکار و مکانیزمهای کنترل کشش.
- هیدرولیک: محرکهای شیر، مکانیزمهای کنترل جریان و سیستمهای نیازمند گشتاور چرخشی.
- هوافضا و دفاعی: سامانههای کنترل دقیق، ابزارهای اندازهگیری و تجهیزات مقاوم در شرایط سخت.
- الکترونیک: مکانیزمهای سیم جمعشونده، اتصالات فنردار و تجهیزات فشرده با ذخیره انرژی مکانیکی.
- تجهیزات پزشکی: دستگاههایی که به حرکت دورانی نرم، دقیق و کمحجم نیاز دارند.
- حملونقل: سیستمهای برزنت تختکش، تریلرهای بار باز و مکانیزمهای جمعشونده مخصوص بارهای حجیم.
- ساعت و اسباببازی: ساعتهای مکانیکی، جعبههای موسیقی، اسباببازیهای کوکی و تایمرها.
- یراقآلات معماری: قطعاتی که به نیروی بازگشت یا حرکت چرخشی کنترلشده نیاز دارند.
علائم خرابی کلاک اسپرینگ خودرو
کلاک اسپرینگ مانند هر قطعه مکانیکی دیگر، در اثر استفاده مداوم، اصطکاک، رطوبت، آلودگی یا نصب نادرست دچار فرسودگی میشود. در سیستم فرمان، هر چرخش فرمان باعث پیچیده و بازشدن کابل داخلی میشود و این چرخه در طول زمان میتواند عملکرد قطعه را مختل کند.
| علامت خرابی | توضیح | اهمیت |
|---|---|---|
| روشنشدن چراغ ایربگ | ممکن است نشاندهنده قطع ارتباط الکتریکی میان ایربگ و سیستم کنترل باشد. | بسیار مهم از نظر ایمنی |
| از کار افتادن بوق | خرابی کلاک اسپرینگ میتواند باعث قطع عملکرد بوق یا کارکرد متناوب آن شود. | مهم برای هشدار و ایمنی |
| کار نکردن کلیدهای فرمان | دکمههای کروز کنترل، سیستم صوتی یا تلفن ممکن است غیرفعال شوند. | متوسط تا مهم |
| صدا هنگام چرخاندن فرمان | صدای ساییدگی، تقتق یا خشخش میتواند نشانه فرسودگی قطعات داخلی باشد. | نیازمند بررسی فوری |
| قطعیهای الکتریکی متناوب | گاهی عملکرد دکمهها بسته به زاویه فرمان قطع و وصل میشود. | نشانه آسیب جزئی یا پارگی کابل نواری |
دلایل خرابی ساعت فرمان
- فرسودگی طبیعی: استفاده طولانیمدت باعث کاهش انعطافپذیری و آسیب تدریجی کابل داخلی میشود.
- شکنندهشدن سیمها: سیمها و کابلهای داخلی ممکن است در اثر عمر بالا خشک و شکننده شوند.
- نصب نادرست: باز و بستهکردن اشتباه فرمان یا قطعات ستون فرمان میتواند به کلاک اسپرینگ آسیب بزند.
- آلودگی و گردوغبار: ورود ذرات خارجی به داخل محفظه میتواند باعث اختلال در حرکت کابل نواری شود.
- رطوبت و خوردگی: نفوذ رطوبت یا بخار آب موجب خوردگی قطعات فلزی و کاهش عملکرد میشود.
- اضافهبار الکتریکی: نوسانات شدید برق خودرو میتواند به سیمکشی ظریف داخلی آسیب وارد کند.
- خطای تعمیرکار: عدم تثبیت فرمان هنگام تعمیر یا چرخاندن بیشازحد قطعه میتواند باعث پارگی داخلی شود.
طول عمر ساعت فرمان صنعتی چقدر است؟
بسیاری از کلاک اسپرینگها بهگونهای طراحی میشوند که تا پایان عمر خودرو دوام داشته باشند. بااینحال، طول عمر معمول آنها در بسیاری از خودروها حدود ۸۰٬۰۰۰ تا ۱۵۰٬۰۰۰ مایل برآورد میشود. البته کیفیت قطعه، شرایط رانندگی، نحوه نگهداری و دقت در تعمیرات میتواند این عدد را افزایش یا کاهش دهد.
اگر چراغ ایربگ روشن شد، بوق کار نکرد، کلیدهای فرمان از کار افتادند یا هنگام چرخاندن فرمان صدای غیرعادی شنیده شد، بهتر است کلاک اسپرینگ بررسی و در صورت نیاز تعویض شود.
نکات مهم در طراحی کلاک اسپرینگ سفارشی
طراحی کلاک اسپرینگ سفارشی نیازمند ترکیبی از مهندسی مکانیک، شناخت مواد، تحلیل تنش و درک دقیق نیازهای کاربردی است. مهمترین معیارهای طراحی عبارتاند از:
- نیازهای کاربرد:
میزان گشتاور، زاویه چرخش، طول عمر مورد انتظار، دما، رطوبت و شرایط محیطی باید مشخص شود. - انتخاب متریال:
فولاد پرکربن، فولاد ضدزنگ و آلیاژهای نیکل از گزینههای رایج هستند که هرکدام مقاومت، انعطافپذیری و هزینه متفاوتی دارند. - هندسه فنر:
ضخامت، عرض، طول نوار، تعداد دور و نوع اتصال انتهایی باید با فضای نصب و گشتاور موردنیاز هماهنگ باشد. - کشش و گشتاور:
میزان انرژی ذخیرهشده و نیروی خروجی باید بهگونهای محاسبه شود که فنر دچار شکست یا خستگی زودرس نشود. - تحلیل خستگی:
چون فنر بارها پیچیده و باز میشود، تحلیل چرخه عمر و نقاط احتمالی شکست اهمیت بالایی دارد. - شرایط محیطی:
در محیطهای مرطوب، خورنده یا دارای دمای بالا، انتخاب پوشش و متریال مقاوم ضروری است.
جدول نقلقولهای کلیدی درباره کلاک اسپرینگ
| نقلقول مفهومی | برداشت فنی |
|---|---|
| «کلاک اسپرینگ برخلاف نامش، ارتباط مستقیمی با زمانسنجی مدرن ندارد؛ بلکه وظیفه اصلی آن کنترل انرژی چرخشی است.» | این قطعه از صنعت ساعتسازی الهام گرفته، اما کاربردهای امروزی آن بسیار گستردهتر است. |
| «در خودرو، کلاک اسپرینگ ارتباط مداوم میان فرمان چرخان و سیستمهای الکتریکی ثابت را حفظ میکند.» | این ویژگی برای ایربگ، بوق و دکمههای فرمان ضروری است. |
| «هرچه فنر بیشتر پیچیده شود، گشتاور بیشتری تولید میکند.» | اصل عملکرد کلاک اسپرینگ بر ذخیره انرژی مکانیکی و آزادسازی کنترلشده آن استوار است. |
| «روشنشدن چراغ ایربگ میتواند یکی از مهمترین نشانههای خرابی کلاک اسپرینگ باشد.» | خرابی این قطعه میتواند مستقیماً بر ایمنی خودرو اثر بگذارد. |
مزایای استفاده از کلاک اسپرینگ
- ذخیرهسازی انرژی چرخشی در فضای کوچک
- آزادسازی یکنواخت و قابلکنترل نیرو
- مناسب برای مکانیزمهای دقیق و تکرارشونده
- قابلیت استفاده در خودرو، صنعت، پزشکی، هوافضا و الکترونیک
- کاهش نیاز به موتور یا سیستمهای حجیم در برخی کاربردها
- امکان طراحی سفارشی بر اساس گشتاور، ابعاد و شرایط محیطی
ارتباط کلاک اسپرینگ با تجهیزات صنعتی و برق صنعتی
اگرچه کلاک اسپرینگ یک قطعه مکانیکی است، اما در بسیاری از سامانههای صنعتی با تجهیزات الکتریکی و کنترلی در ارتباط قرار میگیرد. در صنایع مختلف، قطعاتی مانند کنتاکتور، رله، سنسور، محرک و مکانیزمهای کنترلی در کنار اجزای مکانیکی برای ایجاد عملکرد دقیق و ایمن بهکار میروند.
پرسش و پاسخ درباره کلاک اسپرینگ
کلاک اسپرینگ به زبان ساده چیست؟
کلاک اسپرینگ قطعهای مارپیچی است که انرژی چرخشی را در فضای کوچک ذخیره کرده و هنگام نیاز آن را بهصورت کنترلشده آزاد میکند. در خودرو، این قطعه ارتباط الکتریکی میان فرمان و سیستمهایی مانند ایربگ و بوق را حفظ میکند.
کلاک اسپرینگ در فرمان خودرو چگونه کار میکند؟
این قطعه دارای کابل نواری داخلی است که هنگام چرخش فرمان، باز و بسته میشود اما ارتباط الکتریکی را قطع نمیکند. به همین دلیل، ایربگ، بوق و دکمههای فرمان در تمام زوایای چرخش فعال باقی میمانند.
علائم خرابی کلاک اسپرینگ چیست؟
روشنشدن چراغ ایربگ، از کار افتادن بوق، کار نکردن دکمههای روی فرمان، صدای غیرعادی هنگام چرخاندن فرمان و قطعی متناوب عملکردهای الکتریکی از مهمترین نشانههای خرابی کلاک اسپرینگ هستند.
آیا خرابی کلاک اسپرینگ خطرناک است؟
بله. خرابی این قطعه میتواند باعث از کار افتادن ایربگ راننده یا بوق خودرو شود. بنابراین، در صورت مشاهده علائم خرابی، بررسی و تعویض آن باید جدی گرفته شود.
علت خرابی کلاک اسپرینگ چیست؟
فرسودگی طبیعی، نصب نادرست، چرخاندن بیشازحد فرمان هنگام تعمیر، ورود گردوغبار، رطوبت، خوردگی، آسیب به کابل نواری و نوسانات الکتریکی از دلایل رایج خرابی کلاک اسپرینگ هستند.
طول عمر کلاک اسپرینگ چقدر است؟
در بسیاری از خودروها، کلاک اسپرینگ میتواند تا پایان عمر خودرو دوام داشته باشد؛ اما بهطور معمول طول عمر آن حدود ۸۰٬۰۰۰ تا ۱۵۰٬۰۰۰ مایل است. شرایط نگهداری و کیفیت قطعه در این عدد تأثیر زیادی دارد.
آیا میتوان با کلاک اسپرینگ خراب رانندگی کرد؟
از نظر فنی ممکن است خودرو حرکت کند، اما از نظر ایمنی توصیه نمیشود؛ زیرا ممکن است ایربگ راننده، بوق یا کنترلهای فرمان درست عمل نکنند.
کلاک اسپرینگ فقط در خودرو استفاده میشود؟
خیر. این قطعه در ساعتهای مکانیکی، تجهیزات پزشکی، سیستمهای صنعتی، مکانیزمهای جمعشونده، صنایع هوافضا، تجهیزات الکترونیکی، اسباببازیها و ابزارهای دقیق نیز کاربرد دارد.
جمعبندی
کلاک اسپرینگ یا فنر حلزونی پیچشی، قطعهای کوچک اما بسیار مهم برای ذخیره و آزادسازی انرژی چرخشی است. این قطعه در خودروها نقش حیاتی در حفظ ارتباط الکتریکی ایربگ، بوق و کلیدهای فرمان دارد و در صنایع دیگر نیز برای ایجاد نیروی چرخشی دقیق و کنترلشده استفاده میشود.
شناخت علائم خرابی کلاک اسپرینگ میتواند از مشکلات ایمنی و هزینههای بیشتر جلوگیری کند. در کنار این قطعات مکانیکی، انتخاب صحیح تجهیزات صنعتی و الکتریکی نیز اهمیت زیادی دارد. برای بررسی
